Метеостанция на датчике BMP180, дисплее LCD-1602, и контроллере Arduino nano

Метеостанция на датчике BMP180, дисплее LCD-1602, и контроллере Arduino nano

Показывает температуру и давление

Обратка LCD 1602 с шиной I2C

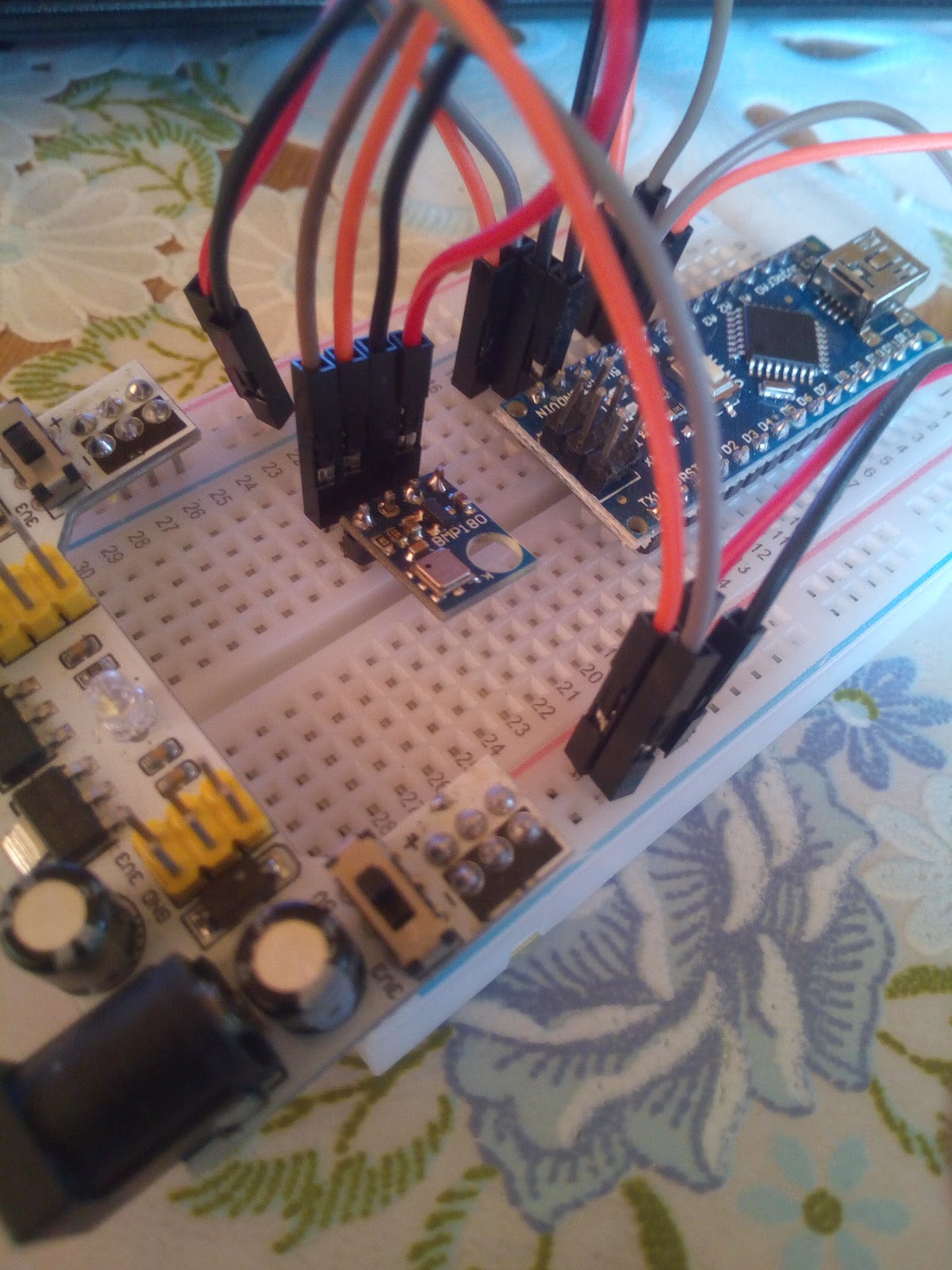

Метеостанция на BMP180 и LCD-1602 на Arduino nano

Модуль питания ардуино 3.3 и 5 вольт

Датчик BMP180

Требуется

Железо

• Блок питания 9v. Впрочем, подойдет как и другой источник питания от 7-12 вольт через штекер с плюсом внутри, так и питание от 5 вольт.
• Макетная плата
• Модуль питания для ардуино 3.3 вольта + 5 вольт
• Перемычки
• Датчик BMP180 (BMP085)(gy-68)
• Ардуино Нано
• Дисплей 1602 с шиной I2C

Софт

• Устанавливаем среду Arluino IDE (Устанавливаем программу Arduino IDE)
• Скачиваем библиотеки (zip)

1. Для дисплея с I2C (дополнительная плата сзади  дисплея для подключения к ардуино по 2 проводам)
2. Для датчика BMP180

Действия

Запускаем Arduino IDE - Скетч - Подключить библиотеку - добавить ZIP библиотеку - добавляем скачанные библиотеки.

Грузим в окно вот этот код:

#include <LiquidCrystal_I2C.h>

#include <Wire.h>

#include <BMP085.h>

LiquidCrystal_I2C lcd(0x27, 16, 2); // присваиваем имя lcd для дисплея 16х2

 BMP085 dps = BMP085();

 long Temperature = 0, Pressure = 0;

 void setup(void) {

  Serial.begin(9600);  // инициализация последовательного порта

  Wire.begin();  // инициализация шины I2C

  delay(1000);

  dps.init();

  lcd.begin(); // инициализация LCD дисплея

  lcd.backlight(); // включение подсветки дисплея

}

void loop(void) {

  dps.getPressure(&Pressure);

  dps.getTemperature(&Temperature);

  Serial.print("Pressure(mm Hg):");

  Serial.print(Pressure/133.3);      //Выводим давление в мм.рт ст

  Serial.print("Temp:");

  Serial.println(Temperature*0.1-3.6);   // Температуру в градусах Цельсия

  delay(2000);

  lcd.setCursor(0,0); // устанавливаем курсор на 0 символ первой строки

  lcd.print("Davlenie: ");

  lcd.print(Pressure/133.3);

  lcd.setCursor(0,1); // устанавливаем курсор на начало второй строки

  lcd.print("Temperat:  ");

lcd.println(Temperature*0.1-3.6);   // Температуру в градусах Цельсия

}

Коммутируем железо.

Подключаем плату к компу
Загружаем скетч в плату
Получаем

В строке (Temperature*0.1-3.6) значение -3.6 это коррекция температуры относительно контрольного значения.
Скетч одновременно выводит значения и в последовательный порт.
